مشخصات دستگاه

Rigelscan از محصولات پیشرفته شرکت است که به عنوان یک اسکنر سه‌بعدی نوری فوق دقیق و سریع شناخته می‌شود. این دستگاه برای اندازه‌گیری صنعتی، کنترل کیفیت، مهندسی معکوس و بازرسی قطعات پیچیده طراحی شده و ار فناوری اسکن نوری با ساختار نور آبی استفاده می‌کند که دقت و ثبات بالاتری نسبت به اسکنرهای معمولی دارد.
قابلیت اسکن قطعات کوچک تا قطعات بزرگ صنعتی
قابل استفاده در صنایع خودرو، هوافضا،قالب‌سازی، ریخته‌گری، ساخت قطعات دقیق و کنترل کیفیت

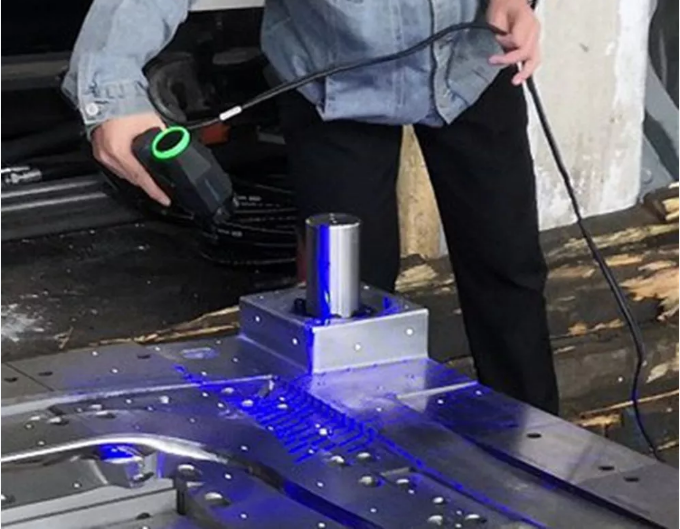

Rigelscan

ویژگی‌های دستگاه

حالت blue light
Rigelscan از نور آبی ساختاری استفاده می‌کند که نسبت به نور سفید و لیزر حساسیت کمتر به نور محیط و انعکاس دارد در این حالت: 1. دقت اسکن بسیار بالا می‌باشد 2. سطوح براق، تیره یا پیچیده بهتر اسکن شوند 3. نویز در مدل سه بعدی به حداقل برسد
اسکن سریع با پوشش سطح بالا
Rigelscan یک حالت سرعت‌بالا دارد که به صورت پیوسته فریم‌های زیادی را در ثانیه میگیرد و برای قطعات متوسط و بزرگ مناسب است. این قابلیت باعث می‌شود: 1.حجم زیادی از داده سریع جمع‌آوری شود 2.برای خط تولید و بازرسی‌های زمان‌محور فوق‌العاده باشد 3.نیاز به جابه‌جایی زیاد اسکنر کمتر میشود
حالت fine detail
در این حالت، دستگاه الگوهای نوری فشرده‌تری روی سطح می‌اندازد و برای اسکن جزئیات بسیار ریز استفاده می‌شود. کاربردها: 1.قالب های ظریف 2.قطعات کوچک مهندسی 3.لبه های تیز، سوراخ‌ها و دیتیل‌های پیچیده

مشخصات کامل دستگاه

پارامترهای دستگاه
Rigelscan Max
Rigelscan Ultra
عمق اسکن
5,360,000
7,000,000
محدوده اسکن
600x600mm
600x600mm
منبع‌ نور لیزر (کلاس 2وایمن برای چشم)
26 خط لیزر آبی + یک خط لیزر تکی اضافی + 7 خط لیزر آبی
34 خط لیزر آبی + یک خط لیزر تکی اضافی + 7 خط لیزر آبی
رزولوشن
0.02mm
0.02mm
دقت
0.02mm
0.02mm
دقت حجم
0.015+0.035mm/m
0.015+0.035mm/m
دقت حجم (photoshot Max)
0.015+0.015mm/m
0.015+0.015mm/m
دقت حجم (مقیاس مستطیلی)
0.015+0.02m/mm
0.015+0.02m/mm
فاصله کاری (حالت اسکن دقیق)
150-250mm
150-250mm
فاصله کاری (استاندارد)
200-450mm
200-450mm
فاصله کاری (long-range)
200-750mm
200-750mm
وزن
1kg
1kg
ابعاد
300x150x70mm
300x150x70mm
روش انتقال
USB 3.0
USB 3.0
دمای بهره‌برداری
-10_40
-10_40
رطوبت کاری
10-90%
10-90%
خروجی فرمت
asc, stl, obj, ply, txt, xyz, etc, customizable
asc, stl, obj, ply, txt, xyz, etc, customizable
